O disjuntores-motores MPW são a solução compacta para partida e proteção de motores elétricos até 100 A. Possuem alta capacidade de interrupção, permitindo sua utilização mesmo em instalações com elevado nível de corrente de curto-circuito. Asseguram total proteção ao circuito elétrico e ao motor através de seus disparadores térmico (ajustável para proteção contra sobrecargas e dotado de mecanismo diferencial com sensibilidade a falta de fase) e magnético (calibrado para proteção contra curtos-circuitos).
Possuem versões com acionamento através de botões (MPW12S/16/18) ou por acionamento rotativo (MPW40/80/100) e indicação de disparo (Trip) (somente para manopla rotativa), permitindo ao operador a visualização do estado do disjuntor. Os disjuntores podem ser bloqueados com cadeado na posição "desligado", garantindo assim a segurança em manutenções.
Resumo das características técnicas

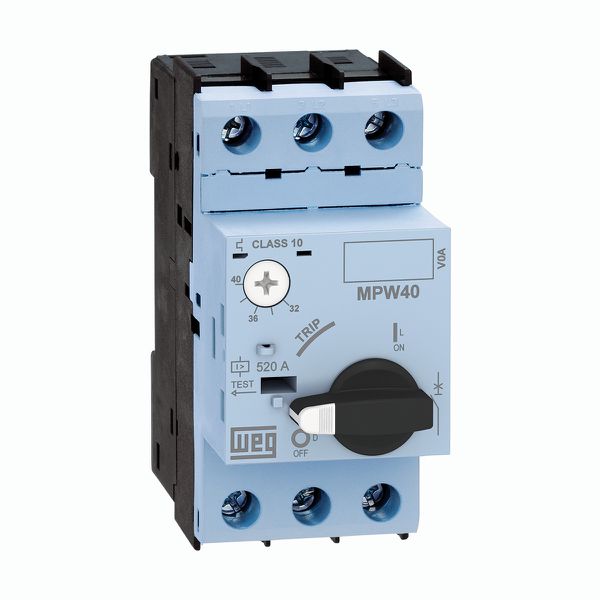

Referência: MPW40
Corrente Nominal Máxima Inmax (Ie): 40 A
Faixa de ajuste da corrente: 1,6-2,5 A
Número de polos: 3/Tripolar
Curto-Circuito Instantâneo: 13 x Iemax
Tensão de trabalho Ue: 690 V
Frequência de trabalho: 50/60 Hz
Tensão de isolação Ui: 690 V
Tensão de impulso nominal suportável Uimp: 6kV
Categoria de utilização - IEC 60 947-2 (Disjuntor-motor): A
Categoria de utilização - IEC 60 947-4-1 (Partida de Motores): AC-3
Teste de Trip: Sim
Proteção de sobrecarga: Sim
Sensibilidade à falta de fase: Sim
Indicação de Trip: Sim
Classe de disparo: 10
Máxima frequência de manobra (man./h): 15
Grau de proteção: IP20
Altura: 97 mm
Largura: 45 mm
Profundidade: 98 mm
Peso bruto: 0,360 Kg
