Relé Sobrecarga Weg AZ RW17-1D3-D063 4-6,3A - 12450901

Os relés de sobrecarga RW protegem cargas contra o aquecimento indevido causado por sobrecargas ou falta de fase. Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor.
Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA). Os contatos auxiliares desligam a carga por meio de um contator. O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé, que se encontra devidamente representada na curva de disparo do relé.
Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito de forma manual ou automática.

Referência: RW17
Tipo de montagem: Direta
Modelo contator: CWC07-16, CW07
Configuração de montagem: 1D
Faixa de corrente: 4-6,3 A

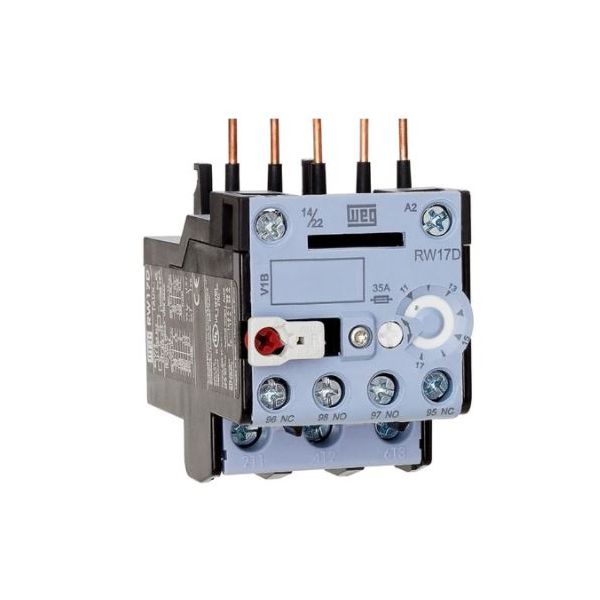

Imagem meramente ilustrativa.
