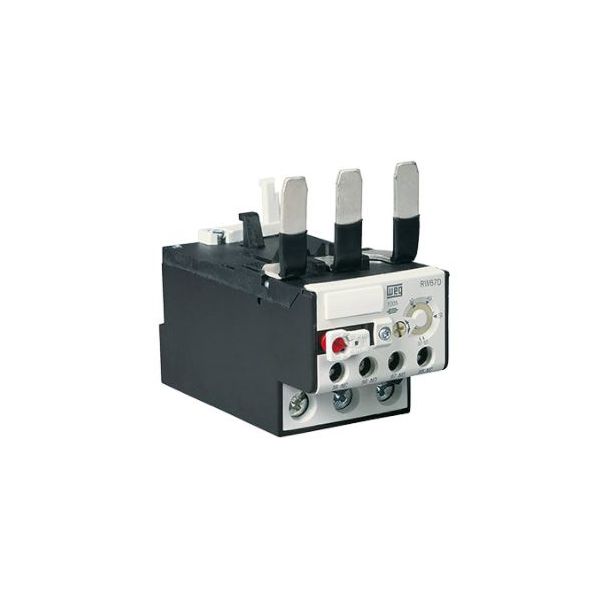

Relé Sobrecarga Weg RW67-1D3-U050 32-50A - 10452217

Relés de proteção de motores elétricos até 840A. Montagem direta aos contatores ou em base individual. Classe de disparo 10.
Os relés de sobrecarga RW protegem cargas contra o aquecimento indevido causado por sobrecargas ou falta de fase. Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor.
Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA). Os contatos auxiliares desligam a carga por meio de um contator.
O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé, que se encontra devidamente representada na curva de disparo do relé. Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito de forma manual ou automática.

Referência: RW67

Tipo de montagem: Direta
Modelo contator: CWM9-40
Configuração de montagem: 1D
Faixa de corrente: 32-50 A
Número de polos: 3 polos

Imagem meramente ilustrativa.
